Rueckfahrkamera Dual View Citroen / Fiat / Opel / Peugeot

Citroen
Citroen Jumper (250) 10/2006 - 05/2014
Citroen Jumper (250) 05/2014 - 2023
Citroen Relay (250) 10/2006 - 05/2014
Citroen Relay (250) 05/2014 - 2023

Fiat
Fiat Ducato (ZAF250) 06/2006 - 05/2014
Fiat Ducato (ZAF250) 05/2014 - 03/2021
Fiat Ducato (ZAF250) 11/2021 - 2023

Opel
Opel Movano Cargo C (Y) 10/2021 - 2023

Peugeot
Peugeot Boxer (Y) 02/2007 - 05/2014
Peugeot Boxer (Y) 05/2014 - 2023

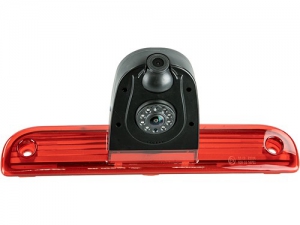

Zum Austausch der OEM 3. Bremsleuchtenstreuscheibe bei
Fahrzeugen mit Innenausbau

Mit Nachtsichtfunktion / Blickwinkel verstellbar 20 /2
Kameralinsen

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Fahrzeuge mit Innenausbau Wohnmobile/Werkstattwagen:
Montage durch Austausch der OEM Streuschreibe des
Bremslichts
Installation ohne Verschraubung durch den
Laderaum/Innenraum

Anschluss:
rot: +12V geschaltet laststabil abgesichert Kamera 1
schwarz: Karosseriemasse direkt/GND Kamera 1
gelb : +12V geschaltet laststabil abgesichert Kamera 2
weiss: Karosseriemasse direkt/GND Kamera 2

Cinch(m) gelb: Video Kamera 1
Cinch(m) weiss: Video Kamera 2

Anschluss an Monitore mit 2 x Videoeingang

Anschluss an Monitore mit 1 x Videoeingang:
Videoumschaltung 2x Cinch(f) 1x Cinch(m) +12V geschaltet
Artikel: 771000-5008

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz / rot
Extras: 2 Kameralinsen / Nachtsichtfunktion / Blickwinkel
verstellbar 20
Sensor Typ: 1/3 CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 592
Linse: 1,9mm / F 2.0
Min.Lux: 0 bei aktiver Nachtsichtfunktion
Aufloesung: 600 TV lines
Blickwinkel Kamera 1: diagonal 170 horizontal 145
vertikal 80 + 5
Blickwinkel Kamera 2: diagonal 100 horizontal 80 + 5
vertikal 50 + 5
Staub und Wassergeschuetzt: IP68
Anschluss: 7 Pin Systemstecker(f)
Betriebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
Betriebstemperaturbereich: -30 C - 75 C
Aufbewahrungstemperatur: -40 C - 80 C
Abmessungen: OEM Bremsleuchte

Anschlusskabel an der Kamera 60cm +/-:
7 Pin Systemstecker(m)

Verlaengerung 10m +/-:
7 Pin Systemstecker(m) / 7 Pin Systemstecker(f)

Anschlusskabel 20cm+/-:
7 Pin Systemstecker(m)
rot: Versorgungsspannung
schwarz: Masse/GDD
gelb: Versorgungsspannung
weiss: Masse/GND
Cinch(m) gelb: Video
Cinch(m) weiss: Video

Installationszubehoer:

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht:
Rueckfahrkamera Spannungsstabilisator Rueckfahrsignal
Artikel: 771000-6100
