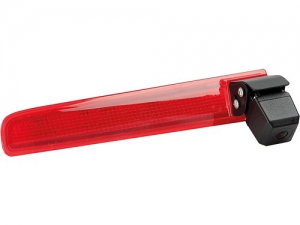

Rueckfahrkamera VW

VW Caravelle (7H) 10/2004 - 09/2009 mit Hecktueren
VW Caravelle (7H) 09/2009 - 05/2015 mit Hecktueren
VW Multivan (7H) 02/2003 - 09/2009 mit Hecktueren
VW Multivan (7H) 09/2009 - 05/2015 mit Hecktueren
VW T5 Transporter (7H) 08/2003 - 09/2009 mit Hecktueren
VW T5 Transporter (7H) 09/2009 - 05/2015 mit Hecktueren
VW T6 (7HC) 07/2015 - 08/2019 mit Hecktueren
VW T6.1 (7HC) 11/2019 - 10/2020

Zum Austausch der 3. Bremsleuchte
Mit Orientierungslinien / verstellbarer Blickwinkel

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation Blickwinkel und Kameraausrichtung am
Verbauort mit einem Testmonitor pruefen

Kameraversorgungsspannung: +12V

Fahrzeuge mit Hecktueren

Installation mit OEM Leuchtmittel und OEM Schraubenaufnahme
/ weisser Schraubeinsatz und Feder

Anschluss:
rot: +12V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
gruen: Orientierungslinien aktivieren/deaktivieren

Fahrzeuge ohne mit dem OEM Bremslicht verklebte
Leuchtmittel

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz / rot
Extras: Orientierungslinien / verstellbarer Blickwinkel
Sensor Typ: 1/3 CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 592
Linse: 1,9mm / F 2.0
Aufloesung: 600 TV lines
Linsenwinkel: diagonal 160 + 5
Blickwinkel: horizontal 115 / vertikal 75 + 5
Staub und Wassergeschuetzt: IP68
Anschluss: 4 Pin acv-Systemstecker(m) 5,2mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V
Betriebstemperaturbereich: -30 C - 75 C
Aufbewahrungstemperatur: -40 C - 80 C
Abmessungen: OEM Bremsleuchte

Anschlusskabel an der Kamera 1m +/-:
4 Pin Systemstecker(m)
1 Jumper

Adapterkabel:
4 Pin Systemstecker(f) / 4 Pin acv-Systemstecker(m) 5,2mm

Verlaengerung 6,5m +/-:
4 Pin acv-Systemstecker(f) 10mm / 4 Pin
acv-Systemstecker(m) 5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera
/ Anschluss Rueckfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss
Karosseriemasse/GND an Kamera / Anschluss
Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) 10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb: Video

Installationszubehoer:

Kameraanschluss an Interfaces:
Schliesserrelais elektronisch 2V-12V/1,5A max Artikel:
40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht:
Rueckfahrkamera Spannungsstabilisator Rueckfahrsignal
Artikel: 771000-6100

Optionales Zubehoer:

Kamerakabel Verlaengerung fuer acv Kamera 5m Artikel:
771000-6305
Kamerakabel Verlaengerung fuer acv Kamera 10m Artikel:
771000-6310
Kamerakabel Verlaengerung fuer acv Kamera 15m Artikel:
771000-6315
