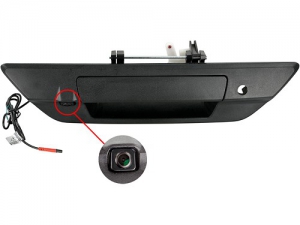

Rueckfahrkamera

Toyota Hilux (AN1P) 06/2016 - 09/2020

Zum Austausch der Griffleiste Heckklappe
Mit Orientierungslinien

Hinweis:

Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb
geeignet

Kamera-Betriebsspannung: +3V
Anschluss ohne Spannungswandler beschaedigt die Kamera

Anschluss:
rot +12V geschaltet laststabil abgesichert
schwarz Masse/GND Karosserie direkt

Heckklappenschloss gegebenenfalls ohne Funktion
Verriegelung ueber das Hardtop oder die Ladeabdeckung

Produktmerkmale Kamera:

Aufbau: Kunstsoff
Farbe: schwarz
Extras: Orientierungslinien ueber Jumper
Sensor Typ: 1/3 CMOS
Bildsystem: NTSC Farbe
Min.Lux: 0,1 Lux
Aufloesung: 976 (H) x 592 (V)
TV lines: 600
Blickwinkel: diagonal 160
Blickwinkel: horizontal 110 vertikal 70 + 5
Staub und Wassergeschuetzt: IP67
Anschluss: 4 Pin Mini-Stecker 5.2 mm
Versorgungsspannung: +12Volt Gleichspannung + 10
Stromaufnahme: 80mA
Betriebstemperaturbereich: -20 C - 70 C
Aufbewahrungstemperatur: -40 C - 80 C
Abmessungen: L / B / 450,7mm / 109,9mm

Anschlusskabel an der Kamera:

1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

Kabelsatz:

1 Meter Kabel mit 4-pin Mini-Stecker inkl. 1 Jumper

6,5 Meter Verlaengerung inkl. 3 Meter Stromleitung zum
Anschluss am Rueckfahrlichtund Durchverkabelung bis zum
Anschlusskabel am Endgeraet

4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm

0,2 Meter Stromanschlusskabel inkl. Sicherung und
Videoanschlusskabel (RCA)

Installationszubehoer:

Kameraanschluss an Interfaces Schliesserrelais
elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht Rueckfahrkamera
Spannungsstabilisator Rueckfahrsignal: 771000-6100

Optionales Zubehoer:

Kamerakabel Verlaengerung fuer acv Kamera 5m: 771000-6305
Kamerakabel Verlaengerung fuer acv Kamera 10m: 771000-6310
Kamerakabel Verlaengerung fuer acv Kamera 15m: 771000-6315
