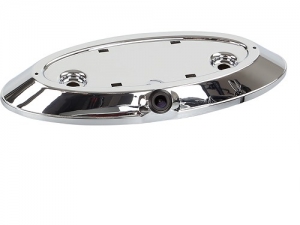

Rueckfahrkamera

Ford F-150 2008-2017
Ford Super Duty 2011-2016
Ford Ranger 2016-2021

Zum Austausch des OEM Ford Emblems auf der Heckklappe
Mit Orientierungslinien

Hinweis:

Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb
geeignet

Anschluss:
rot +12V geschaltet laststabil (abgesichert)
schwarz Masse/GND Karosserie direkt

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: Chrom/schwarz
Masse Emblem: Laenge 228,85 mm / Hoehe 88,5 mm
Masse Logo: Laenge 160 mm / Hoehe 54,2 mm
Extras: OEM Ford Logo Design / Orientierungslinien ueber
Jumper
Sensor Typ: 1/3 CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 592
Linse: 1,9mm / F 2.0
Aufloesung: 600 TV lines
Blickwinkel: 170 + 5
Blickwinkel: horizontal 150 vertikal 90 + 5
Staub und Wassergeschuetzt: IP68
Anschluss: 4 Pin Mini-Stecker 5,2 mm
Versorgungsspannung: 12Volt + 10
Betriebstemperaturbereich: -30 C - 75 C
Aufbewahrungstemperatur: -40 C - 80 C
Abmessungen: siehe OEM Bremsleuchte

Anschlusskabel an der Kamera:

1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

Kabelsatz:

1 Meter Kabel mit 4-pin Mini-Stecker inkl. 1 Jumper

6,5 Meter Verlaengerung inkl. 3 Meter Stromleitung zum
Anschluss am Rueckfahrlicht und Durchverkabelung bis zum
Anschlusskabel am Endgeraet

4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm

0,2 Meter Stromanschlusskabel inkl. Sicherung und
Videoanschlusskabel (RCA)

Installationszubehoer:

Kameraanschluss an Interfaces Schliesserrelais
elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
Kameraanschluss an Rueckfahrlicht Rueckfahrkamera
Spannungsstabilisator Rueckfahrsignal: 771000-6100

Optionales Zubehoer:

Kamerakabel Verlaengerung fuer acv Kamera 5m: 771000-6305
Kamerakabel Verlaengerung fuer acv Kamera 10m: 771000-6310
Kamerakabel Verlaengerung fuer acv Kamera 15m: 771000-6315
