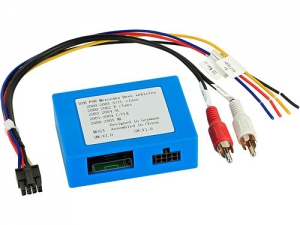

Aktivsystemadapter Mercedes

Aktivsystemadapter dienen der Aufrechterhaltung von
werksseitig verbauten Soundsystemen.

Dies ermoeglicht den Anschluss von Nachruestradios an ein
fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM
Verstaerkers und der angeschlossenen Lautsprecher durch
Adaption, Anpassung oder Wandlung der Ausgangssignale der
Signalquelle an den Signaleingang des OEM Verstaerkers.

Je nach Fahrzeug und verbautem OEM Aktivsystem koennen
verschiedene Funktionen wie zum Beispiel Fader oder Klang-
und Subwoofereinstellungen wegfallen.

In Einzelfaellen kann in Abhaengigkeit des OEM Systems und
des Nachruestradios ein erhoetes Rauschen oder ein Ein- oder
Ausschaltgeraeusch auftreten.

Vor der Endmontage auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Anschluss: OEM Soundsystem D2B Cinch(m) rot/weiss
Anschluss: lose Kabel

Entfernen von CD-Wechsler / TV-Tuner / Telefonmodul /
Navigationsmodul und weiteren Komponenten und Schliessen des
D2B Rings:
Lichtwellenleiter Verbinder D2B-Ring Artikel: 771000-2104

Fahrzeuge mit ISO/18 Pin AMP Stecker
Fahrzeuge mit ISO/10 Pin Mini-ISO Stecker

Fahrzeuge Mercedes SL-Class (R230) 08/2001 - 02/2006 nicht
kompatibel
Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation
Fahrzeuge mit Audio 10 / Audio 30 OEM Geraet mit ISO / 10
Pin ISO Stecker
Fahrzeuge mit D2B OEM Lichtleiter Soundsystem

Fahrzeuge ohne 40 Pin Quadlock Stecker

Fahrzeuge Japan-Reimport nicht alle Softwarevarianten
unterstuetzt

Fahrzeuge ohne Audio 50 Comand NTG1 / NTG2 / NTG 2.5 / NTG3
OEM Sat Nav
Fahrzeuge ohne MOST25 Lichtleiter System

gelb: +12V Dauerstrom Klemme 30
schwarz: Masse Klemme 31
rot: +12V geschaltet Zuendungsstrom Klemme 15 / alternativ
bei Ausschaltgeraeueschen +12V Antennenremote
blau: Amp Datenausgang D2B Wakeup Anschluss
blau: kein +12V Eingang

Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation CD-Wechsler:
CD-Wechsler +12V Remote / Klemme 15 8 Pin C1 Stecker
Pin 6
CD Wechsler Masse / Klemme 31 8 Pin C1 Stecker Pin 5
vor Installation mit OEM Geraet ueberpruefen

Fahrzeuge mit Audio 10 / Audio 30 OEM Geraet / 10 Pin ISO
Stecker
CD-Wechsler +12V Remote / Klemme 15 10 Pin ISO Stecker
Pin 5
CD Wechsler Masse / Klemme 31 10 Pin ISO Stecker Pin 6
vor Installation mit OEM Geraet ueberpruefen

Cinch(m) rot/weiss Front-Vorverstaerkerausgang
Nachruestradio:
Faderfunktion nicht unterstuetzt

Fuer folgende Fahrzeuge geeignet:

Mercedes C-Klasse (W203) 03/2000 - 01/2005
Mercedes CL-Klasse (C215) 06/1999 - 02/2004
Mercedes CLK-Klasse (A209/C209) 03/2002 - 04/2005
Mercedes E-Klasse (W210) 06/1999 - 12/2002
Mercedes ML (W163) 06/2001 - 07/2005
Mercedes M-Klasse (W163) 06/2001 - 07/2005
Mercedes S-Klasse (W220) 11/1998 - 09/2005
Mercedes SLK (R170) 03/2000 - 01/2004

Fahrzeuge mit Comand OEM Navigation mit 2 Drehreglern
links/rechts
Fahrzeuge ohne Comand OEM Navigation mit 1 Drehregler
links / Schaltwippe rechts

Optional:

LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO: 42a-1190-001
LFB diverse Fahrzeuge universal CAN Bus: 42-1000-001
