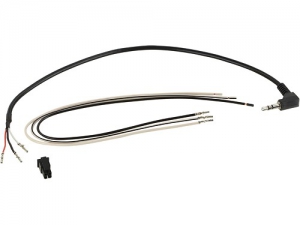

Radioanschlusskabel 42a / 42cx401 diverse Geraete

Radiohersteller verwenden fuer den Anschluss eines
Lenkradfernbedienungsinterfaces unterschiedliche Varianten.

Je nach Hersteller und Geraet koennen Einkabelsteuerungen,
Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen
Verwendung finden.

Die Anschlussvariante geht aus der BDA des Radioherstellers
hervor.

Alle Anschluesse muessen vor der Verbindung des Interfaces
mit dem Fahrzeug getaetigt werden.

Gegebenenfalls muss zusaetzlich die LFB-Funktion laut BDA
des Radioherstellers in einem Radiomenue angelernt werden.

Vor der Endmontage auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Anschluss: 4 Pin Molex 3,5mm Klinke / Multikabelanschluss

LFB-Radioanschlusskabel fuer 42cx401 LFB Interface
42a-xxxx-xxx
DIP-Schalter Einstellungen (ON/OFF)

Atoto Nachruestgeraete nicht unterstuetzt

Fuer folgende Anwendung:

Alpine 3,5mm Klinkenanschluss
Blaupunkt 2010 3,5mm Klinkenanschluss (Sony/Pioneer)
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss (China HU)
China HU Key1 / Key2 / (GND) Anschluss
Clarion 3,5mm Klinkenanschluss
Digital Dynamics Einkabelanschluss
ESX Key1 / Key2 Anschluss (China HU)
JVC 3,5mm Klinkenanschluss
JVC Einkabelanschluss (Kenwood)
Kenwood Einkabelanschluss
Kenwood 2017 3,5mm Klinkenanschluss (Pioneer/Sony)
Kenwood 2020 Key1 / Key2 / GND Anschluss (China HU)
Pioneer 3,5mm Klinkenanschluss
Snooper Key1 / Key2 Anschluss (China HU)
Sony 3,5mm Klinkenanschluss
XZent Einkabelanschluss
Zenec Einkabelanschluss

DIP Schaltereinstellung 42cx401:

Alpine OFF/OFF/OFF
Blaupunkt 2010 OFF/ON/OFF (OFF/ON/ON)
China HU OFF/ON/OFF
Clarion ON/ON/OFF
Digital Dynamics OFF/OFF/ON
ESX OFF/ON//OFF
JVC ON/OFF/ON (ON/ON/ON) (Einkabelanschluss)
JVC ON/OFF/ON (ON/ON/ON) (Klinkenanschluss)
Kenwood ON/ON/ON (Einkabelanschluss)
Kenwood 2017 OFF/ON/OFF (OFF/ON/ON) (Klinkenanschluss)
Kenwood 2020 OFF/ON/OFF (OFF/ON/ON) (Key1/Key2/GND)
Pioneer OFF/ON/ON
Snooper OFF/ON/OFF
Sony OFF/ON/ON
XZent OFF/OFF/ON
Zenec OFF/OFF/ON
