Radioanschlusskabel Speedsignal Alpine / Clarion / JVC

Radiohersteller verwenden fuer den Anschluss eines
Lenkradfernbedienungsinterfaces unterschiedliche Varianten.

Je nach Hersteller und Geraet koennen Einkabelsteuerungen,
Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen
Verwendung finden.

Die Anschlussvariante geht aus der BDA des Radioherstellers
hervor.

Alle Anschluesse muessen vor der Verbindung des Interfaces
mit dem Fahrzeug getaetigt werden.

Gegebenenfalls muss zusaetzlich die LFB-Funktion laut BDA
des Radioherstellers in einem Radiomenue angelernt werden.

Vor der Endmontage auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

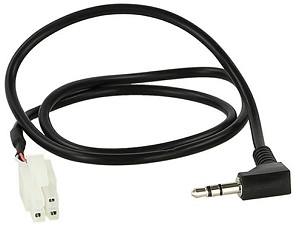

Anschluss: 4 Pin Molex 3,5 mm Klinke

Pin 1: rot Ring
Pin 2: nicht belegt
Pin 3: weiss Spitze
Pin 4: schwarz Basis

LFB-Radioanschlusskabel fuer Speedsignal LFB Interfaces
42b-xxxxxxx

Fuer folgende Anwendung:

Alpine 3,5mm Klinkenanschluss
Clarion 3,5mm Klinkenanschluss
JVC 3,5mm Klinkenanschluss
