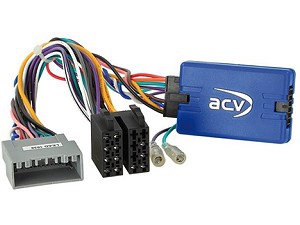

Lenkradfernbedienungsadapter Honda

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus
analog Lenkradfernbedienung

Anschluss: 24 Pin Honda Stecker

Fahrzeuge mit Basic OEM Geraet
Fahrzeuge mit LX Basic Ausstattung

Fahrzeuge ohne OEM Navigation
Fahrzeuge ohne OEM Soundsystem
Fahrzeuge ohne EX/EX-L/Touring/Touring Sport Ausstattung

Fuer folgende Fahrzeuge geeignet:

Honda Civic Limousine LX (FC) 06/2017 - 12/2020
Honda CR-V LX (RW) 10/2018 - 2023

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rot: +12V Zuendung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiss: +12V Rueckwaertsgangsignal
rosa: Geschwindigkeitssignal
gruen: Masse GND Handbremssignal

Belastbarkeit Gesamtausgaenge: 100 mA max.

Strombedarf groesser 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

CAN BUS Lenkradfernbedienungfunktion zusaetzlich Artikel:
LFB diverse Fahrzeuge universal CX401 Artikel: 42-1000-001

Anschlluss parallel:
rot: +12V Dauerstrom Klemme 30 Pin 3 braun
schwarz: Masse / GND Klemme 31 Pin 1 schwarz
gelb: CAN High Pin 14 rosa
blau: CAN low Pin 24 blau (blau/rosa)

Anschlusskabel fuer folgende Radiohersteller:

LFB Kabel 42s/acv Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv Bosch-Blaupunkt 2010 Mini ISO:
42ctblaupunktlead
LFB Kabel 42s/acv Blaupunkt/China HU/Kenwood 3 Kabel:
42ctchinahulead
LFB Kabel 42s/acv Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv Multilead diverse Geraete: 42ctmultilead
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead3
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead5
LFB Kabel 42s/acv Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Pioneer Klinke:
42ctpioneerlead
LFB Kabel 42s/acv Pioneer AVH/DMH/SPH 2022 Klinke lose:
42ctpioneerlead2
LFB Kabel 42s/acv Geraete mit LFB-Anlernfunktion:
42ctsmartlead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Sony Klinke:
42ctsonylead
LFB Kabel 42s/acv XZent/Zenec 1 Kabel: 42ctzeneclead
LFB ACV Kabel XZent/Zenec: 42ctzeneclead

Allgemeine Installationshinweise:

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Konfiguration des Interfaces
spannungsfrei pruefen
2: Konfiguration des Radioanschlusskabels spannungsfrei
pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes
5: Anschluss der Gesamtinstallation am Fahrzeug
spannungsfuehrender Anschluss zum Schluss
6: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere

AEnderungen der Konfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5/6

Im Hinweistext angegebene AEnderungen, Alternativanschluesse
oder Anschlusserweiterungen dienen ausschliesslich der
Orientierung und zur Information fuer geschultes
Fachpersonal.

AEnderungen der Kabelkonfiguration es Interfacekabelbaums
oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: AEnderungen sind ausschliesslich durch geschultes
Fachpersonal durchzufuehren
2: AEnderungen sind vor Anschluss auf eventuelle
Herstellerfreigaben oder auf durch die AEnderungen eventuell
betroffene Herstellergarantiebedingungen zu pruefen
3: AEnderungen sind vor Anschluss durch Messen und durch
den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs
auf Funktion und Richtigkeit zu pruefen
4: Anschluss erfolgt eigenverantwortlich ohne Garantie auf
Funktion
5: Anschluss erfolgt eigenverantwortlich ohne Garantie auf
Schaeden am Fahrzeug, dem Nachruestgeraet oder dem Interface
6: AEnderungen am Interfacekabelbaum fuehren zum Erloeschen
der Garantie des Interfaces
