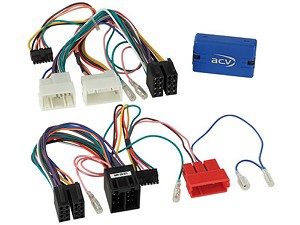

Lenkradfernbedienungsadapter Hyundai / Kia

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

analog

Anschluss: ISO / Mini ISO
Anschluss: 24 Pin / 18 Pin Hyundai Stecker

Fahrzeuge mit/ohne OEM Soundsystem analog

Fahrzeuge ohne OEM Soundsystem CAN Bus gesteuert

Fahrzeuge mit abweichenden Steckerbelegungen und Fahrzeuge
mit OEM Navigation:

Steckerbelegung 24Pin/18Pin Stecker zur Vermeidung von
Fehlfunktionen oder Defekten am Fahrzeug oder dem
Nachruestgeraet vor Anschluss pruefen

Fahrzeuge 2016 +12V Zuendungsstrom Klemme 15
Sicherungskasten abgesichert wenn notwendig

blau/weiss: +12V Amp Remote

Kompatibel mit allen Fahrzeugen aus LFB Interface:

LFB Kia diverse Fahrzeuge ISO/Mini ISO analog Artikel:
42ski002
LFB Kia diverse Fahrzeuge 24Pin/18Pin analog Artikel:
42ski004
LFB Kia diverse Fahrzeuge 24Pin/18Pin analog Artikel:
42shy004
LFB Kia Sportage 2010-2016 ISO/Mini ISO analog/CAN Amp
Artikel: 42shy005
LFB Kia Sorento 2012-2015 ISO/Mini ISO analog/CAN Amp
Artikel: 42shy008

Fuer folgende Fahrzeuge geeignet:

Hyundai
Hyundai Azera 2011 - 2017
Hyundai Elantra 2011 - 2015
Hyundai Genesis (BK) 11/2010 - 03/2013
Hyundai Genesis (BK) 03/2013 - 10/2013
Hyundai H1 (TQ) 07/2008 - 08/2018
Hyundai H1 (TQ) 09/2019 - 07/2020
Hyundai i10 (PA) 10/2008 - 12/2010
Hyundai i10 (PA) 01/2011 - 10/2013
Hyundai i10 (IA) 11/2013 - 12/2016
Hyundai i10 (IA) 01/2017 - 12/2019
Hyundai i20 (PB) 04/2009 - 06/2012
Hyundai i20 (PB) 07/2012 - 11/2014
Hyundai i20 (GB) 12/2014 - 06/2018
Hyundai i20 (GB) 07/2018 -09/2020
Hyundai i30 (FD/FDH) 09/2007 - 10/2010
Hyundai i30 (FD/FDH) 08/2010 - 08/2012
Hyundai i30 (GD/GDH) 03/2012 - 05/2015
Hyundai i40 (VF) 09/2011 - 05/2015
Hyundai i40 (VF) 05/2015 - 08/2018
Hyundai i40 (VF) 10/2018 - 07/2019
Hyundai i45 2009 - 2014
Hyundai i800 2007 - 2021
Hyundai ix20 (JC) 11/2010 - 07/2015
Hyundai ix20 (JC) 08/2015 - 07/2019
Hyundai ix35 (EL) 03/2010 - 07/2015
Hyundai ix45 2013 - 2018
Hyundai Santa F (CM) 01/2010 - 09/2012
Hyundai Santa-Fe (DM) 10/2012 - 11/2015
Hyundai Santa-Fe (DM) 12/2015 - 08/2018
Hyundai Sonata (NF) 08/2008 - 03/2010
Hyundai Sonata (YF) 2011 - 2014
Hyundai Tucson 2010 - 2015
Hyundai Tucson (TL) 07/2015 - 07/2018
Hyundai Tucson (TL) 07/2018 - 12/2020

Kia
Kia Carens (BK) 10/2006 - 03/2013
Kia Carnival (VQ) 06/2006 - 12/2009
Kia Cee d (ED) 10/2009 - 03/2013
Kia Cee d (JD) 06/2012 - 09/2015
Kia Forte 2012 - 2016
Kia Optima (TF) 06/2012 - 10/2013
Kia Optima (TF) 10/2013 - 10/2015
Kia Picanto (TA) 09/2011 - 04/2015
Kia Picanto (TA) 04/2015 - 03/2017
Kia Pro-Ceed (ED) 10/2009 - 06/2012
Kia Pro-Cee d (JD) 07/2013 - 09/2015
Kia Rio (UB) 09/2011 - 01/2015
Kia Soul (AM) 02/2009 - 09/2011
Kia Soul (AM) 09/2011 - 03/2014
Kia Soul (PS) 03/2014 - 11/2016
Kia Sorento (XM) 10/2009 - 10/2012
Kia Sorento (XM) 10/2012 - 03/2015
Kia Sportage (SL) 08/2010 - 03/2014
Kia Sportage (SL) 03/2014 - 01/2016
Kia Venga (YN) 02/2010 - 01/2015

Folgende Signale werden zur Verfuegung gestellt:

Lenkradfernbedienung

Fahrzeuge 2016 ohne OEM Navigation

Anschlusskabel fuer folgende Radiohersteller:

LFB Kabel 42s/acv Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv Bosch-Blaupunkt 2010 Mini ISO:
42ctblaupunktlead
LFB Kabel 42s/acv Blaupunkt/China HU/Kenwood 3 Kabel:
42ctchinahulead
LFB Kabel 42s/acv Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv Garmin Vieo RV52 Stereo Dock 3 Kabel:
42ctgarminlead
LFB Kabel 42s/acv JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv Multilead diverse Geraete: 42ctmultilead
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead3
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead5
LFB Kabel 42s/acv Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Pioneer Klinke:
42ctpioneerlead
LFB Kabel 42s/acv Pioneer AVH/DMH/SPH 2022 Klinke lose:
42ctpioneerlead2
LFB Kabel 42s/acv Geraete mit LFB-Anlernfunktion:
42ctsmartlead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Sony Klinke:
42ctsonylead
LFB Kabel 42s/acv XZent/Zenec 1 Kabel: 42ctzeneclead

Allgemeine Installationshinweise:

UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
