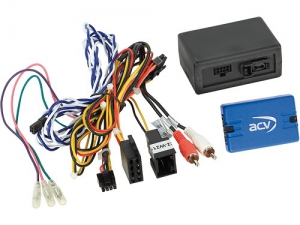

Lenkradfernbedienungsadapter Mercedes

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 2 Pin Strom Mercedes
Anschluss: 2 Pin CAN Bus Verteiler
Anschluss: OEM Soundsystem MOST Cinch(m) rot/weiss

Fahrzeuge mit Harman Kardon OEM Soundsystem
Fahrzeuge mit MOST25 OEM Soundsystem
Fahrzeuge mit Audiogateway
Fahrzeuge mit Command APS NTG1 OEM Navigation

Fahrzeuge ohne Command 2.0 / 2.5 OEM Navigation
Fahrzeuge ohne D2B Optical Bus System

Cinch Front-Vorverstaerkerausgang Nachruestradio
Faderfunktion nicht unterstuetzt

Antennenverlaengerung nicht im Lieferumfang enthalten

Fuer folgende Fahrzeuge geeignet:

Mercedes CLS-Klasse (W219) 10/2004 - 06/2008
Mercedes E-Klasse (W211) 03/2002 - 02/2008
Mercedes SLK-Klasse (R171) 03/2004 - 03/2008

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rot: +12V Zuendung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiss: +12V Rueckwaertssignal
rosa: Geschwindigkeitssignal
gruen: Masse GND Handbremssignal

Belastbarkeit Gesamtausgaenge: 100 mA max.

Strombedarf groesser 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

In Einzelfaellen kann in Abhaengigkeit des OEM Systems und
des Nachruestradios ein erhoetes Rauschen oder ein Ein- oder
Ausschaltgeraeusch auftreten
OEM Zusatzkomponenten CD-Wechsler / TV-Tuner /
Telefonmodul aus dem MOST Ring entfernen
Lichtwellenleiter Verbinder MOST-Ring Artikel:
771000-2100
Lichtwellenleiter Schleife (f) MOST-Ring Artikel:
771000-2101
Funktion des elektrischen Fachs nicht unterstuetzt

Anschlusskabel fuer folgende Radiohersteller:

LFB Kabel 42s/acv Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv Bosch-Blaupunkt 2010 Mini ISO:
42ctblaupunktlead
LFB Kabel 42s/acv Blaupunkt/China HU/Kenwood 3 Kabel:
42ctchinahulead
LFB Kabel 42s/acv Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv Multilead diverse Geraete: 42ctmultilead
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead3
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead5
LFB Kabel 42s/acv Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Pioneer Klinke:
42ctpioneerlead
LFB Kabel 42s/acv Pioneer AVH/DMH/SPH 2022 Klinke lose:
42ctpioneerlead2
LFB Kabel 42s/acv Geraete mit LFB-Anlernfunktion:
42ctsmartlead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Sony Klinke:
42ctsonylead
LFB Kabel 42s/acv XZent/Zenec 1 Kabel: 42ctzeneclead

Optional:

Antennenkabel Verlaengerung Fakra(m) Fakra(f) 200cm
Artikel: 1524-200
Antennenkabel Verlaengerung Fakra(m) Fakra(f) 500cm
Artikel: 1524-500
Antennenadapter Fakra(m) DIN(m) passiv Artikel: 1524-01
