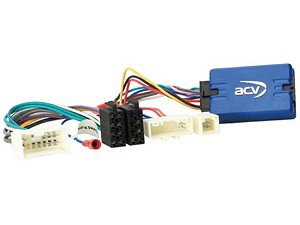

Lenkradfernbedienungsadapter Fiat / Mercedes Citan / Nissan
/ Opel / Renault

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

analog

Anschluss: 12 Pin / 24 Pin / 6 Pin Dacia Stecker

Codierung / Fuehrung grauer Werksstecker mit
Werkstattmitteln anpassen wenn notwendig

Fahrzeuge 2018 rot +12V Zuendungsstrom Klemme 15
Sicherungskasten abgesichert wenn notwendig
Fahrzeuge 2018 Interface rot +12V Zuendungsstrom Klemme 15
Sicherungskasten abgesichert wenn notwendig

Fahrzeuge Opel mit Navi 50 Intellilink OEM Navigation / OEM
Rueckfahrkamera:
Fahrzeuge Fiat / Nissan / Renault mit ANATEL / LG Media-Nav
/ Media Nav Evo OEM Navigation / OEM Rueckfahrkamera:

24 Pin Stecker vor Installation mit OEM Geraet pruefen
Pin 9: +6V Speisespannung OEM Kamera
Pin 21: Masse GND OEM Kamera
Pin 10: Video +
Pin 22: Video -

Fahrzeuge Opel Vivaro mit Navi 80 Intellilink OEM
Navigation:
Fahrzeuge Renault Trafic mit R-Link OEM Navigation:

LFB Nissan/Opel/Renault 12Pin Dacia/32Pin Nissan Artikel:
42srn008

Fuer folgende Fahrzeuge geeignet:

Fiat
Fiat Talento (ZAF 296) 07/2016 - 10/2021

Mercedes
Mercedes Citan (W415) 10/2012 - 12/2020

Nissan
Nissan NV300 (4/J4) 11/2016 - 06/2019
Nissan NV300 (4/J4) 06/2019 - 09/2021
Nissan NV300 (4/J4) 05/2021 - 09-2021
Nissan NV400 (M) 07/2014- 07/2020
Nissan NV400 (M) 07/2020 - 12/2021
Nissan Primastar (4/F4/J4) 01/2011 - 05/2015

Opel
Opel Movano B (X62) 10/2013 - 09/2019
Opel Movano B (X62) 10/2019 - 08/2021
Opel Vivaro B (X82) 06/2014 - 01/2019

Renault
Renault Captur (R) 06/2013 - 03/2017
Renault Captur (R) 03/2017 - 12/2019
Renault Clio IV (X98) 11/2012 - 06/2016
Renault Clio IV (X98) 06/2016 - 12/2020
Renault Kangoo (W) 03/2013 - 12/2020
Renault Master III (M) 09/2014 - 08/2018
Renault Master III Z.E. (M) 06/2018 - 06/2020
Renault Master III (M) 10/2019 - 2023
Renault Trafic III (J/JL) 09/2014 - 07/2019
Renault Trafic III (J/JL) 09/2019 - 03/2022
Renault Twingo (N) 01/2012 - 07/2014

Folgende Signale werden zur Verfuegung gestellt:

Lenkradfernbedienung

Fahrzeuge mit Media Nav / Media Nav Evo OEM Navigation
Fahrzeuge mit 1-DIN OEM Geraet schwarz mit Front AUX/USB 2
x Chrome Drehknopf
Fahrzeuge mit Navi 50 Intellilink OEM Navigation mit
Front USB/AUX / Media Nav OEM Navigation
Fahrzeuge mit 1-DIN OEM Geraet schwarz mit Front AUX/USB
2 x Chrome Drehknopf
Fahrzeuge mit 1-DIN OEM Geraet schwarz mit Front USB
Fahrzeuge mit 1-DIN OEM Geraet silber mit Front USB
Artikel: 42srn008

Anschlusskabel fuer folgende Radiohersteller:

LFB Kabel 42s/acv Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv Bosch-Blaupunkt 2010 Mini ISO:
42ctblaupunktlead
LFB Kabel 42s/acv Blaupunkt/China HU/Kenwood 3 Kabel:
42ctchinahulead
LFB Kabel 42s/acv Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv Multilead diverse Geraete: 42ctmultilead
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead3
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead5
LFB Kabel 42s/acv Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Pioneer Klinke:
42ctpioneerlead
LFB Kabel 42s/acv Pioneer AVH/DMH/SPH 2022 Klinke lose:
42ctpioneerlead2
LFB Kabel 42s/acv Geraete mit LFB-Anlernfunktion:
42ctsmartlead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Sony Klinke:
42ctsonylead
LFB Kabel 42s/acv XZent/Zenec 1 Kabel: 42ctzeneclead

Allgemeine Installationshinweise:

UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
