Lenkradfernbedienungsadapter Seat / Skoda / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen
beim Tausch des Werksradios gegen ein Nachruestradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

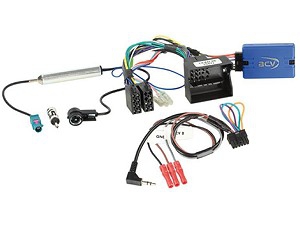

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock VW Stecker
Anschluss: OEM Antenne Fakra(m) ISO(m) / DIN(m)
Anschluss: OEM Lenkradfernbedienung 42ctmultilead

Fahrzeuge Skoda mit Bolero / Stream OEM Geraet
Fahrzeuge Skoda mit Amundson / Columbus OEM Navigation

Fahrzeuge ohne Technisat OEM Geraet

Fahrzeuge mit VW RCD200 / RCD210 / RCD300 / RCD310 / RCD500
/ RCD510 OEM Geraet
Fahrzeuge VW mit RNS315 / RNS510 OEM Navigation

Fahrzeuge VW ohne RCD320 OEM Geraet mit ISO Steckern

Fahrzeuge ohne OEM Soundsystem

Fuer folgende Fahrzeuge geeignet:

Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Altea (5P) 06/2004 - 03/2009
Seat Altea (5P) 04/2009 - 07/2015
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Ibiza (6J) 03/2012 - 06/2015
Seat Leon (1P) 09/2005 - 03/2009
Seat Leon (1P) 04-2009 - 11/2012
Seat Mii (AA) 12/2011 - 06/2019
Seat Toledo (5P) 01/2005 - 10/2009
Seat Toledo (NH) 03/2013 - 05/2015

Skoda
Skoda Citigo (AA) 06/2012 - 05/2017
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009
Skoda Octavia (1Z) 01/2009 - 03/2013
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Praktik (5J) 09/2006 - 04/2010
Skoda Praktik (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013
Skoda Superb (3T) 06/2013 - 05/2015
Skoda Yeti (5L) 08/2009 - 10/2013

VW
VW Amarok (2H) 07/2010 - 08/2016
VW Beetle (16) 11/2011 - 06/2016
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW CC (3C/35) 06/2008 - 11/2011
VW CC (3C/35) 02/2012 - 08/2016
VW EOS (1F) 05/2006 - 10/2010
VW EOS (1F) 10/2010 - 04/2015
VW Fox (5Z) 04/2005 - 08/2011
VW Fusca (Brazil) 2005 - 2011
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta V (1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Magotan (Asia) 2005 - 2011
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo IV (9N) 03/2005 - 03/2009
VW Polo V (6R) 06/2009 - 01/2014
VW Sagitar (China) 2005 - 2011
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW Suran 2009 - 2015
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touran I (1T) 01/2003 - 09/2006
VW Touran I (1T) 11/2006- 04/2010
VW Touran I (1T) 08/2010 - 04/2015
VW UPVW Vento (Mexico) 2005 - 2011

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rot: +12V Zuendung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiss: +12V Rueckwaertssignal
rosa: Geschwindigkeitssignal
gruen: Masse GND Handbremssignal

Belastbarkeit Gesamtausgaenge: 100 mA max.

Strombedarf groesser 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Fahrzeuge mit RCD215 OEM Geraet OEM Navigationsdisplay
nicht unterstuetzt
Fahrzeuge ohne Stream OEM Geraet


Anschlusskabel fuer folgende Radiohersteller:

Alpine 3,5mm Klinkenanschluss
Beat Einkabelanschluss
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss
Blaupunkt 2010 3,5mm Klinkenanschluss
China HU Key1 / Key2 / (GND) Anschluss
Clarion 3,5mm Klinkenanschluss
ESX Key 1 / Key 2 Anschluss
JVC 3,5mm Klinkenanschluss
JVC Einkabelanschluss
Kenwood Einkabelanschluss
Kenwood 2017 3,5mm Klinkenanschluss
Kenwood 2020 Key1 / Key2 / GND Anschluss
Nakamichi Einkabelanschluss
Panasonic Einkabelanschluss
Philips Einkabelanschluss
Pioneer 3,5mm Klinkenanschluss
Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss mit Molex
Zwischenstecker
Snooper Key1 / Key 2 Anschluss
Sony 3,5mm Klinkenanschluss
XZent Einkabelanschluss
XZent Key1 / Key2 / GND Anschluss
Zenec Einkabelanschluss
