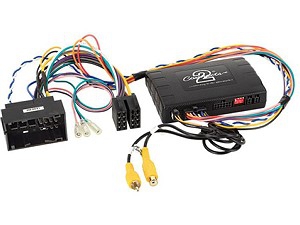

Infodapter Alfa Romeo / Citroen / Fiat / Opel / Peugeot

Durch den Infodapter wird beim Austausch des original
Radios die optische Darstellung der Fahrzeugfunktionen, wie
z.B. Parksensoren, Klimatisierung, Sitzheizung beibehalten.

Fahrzeugspezifische Einstellungen werden unterstuetzt und
werden auf dem Nachruestgeraet angezeigt.

Die Lenkradfernbedienungsfunktion des Fahrzeugs wird
ebenfalls unterstuetzt und ist zur Konfiguration des
Adapters zwingend notwendig.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergewissern Sie sich, ob die von uns angegebenen original
Werksradios und abgebildeten Stecker des Adapters mit der
Ausstattung des Fahrzeugs uebereinstimmen.

Beachten Sie, dass in einigen Faellen nicht alle Funktionen
unterstuetzt werden.
Zum Beispiel Trailer Assist, E Call oder andere
Fahrassistenz- und Komfortsysteme.

UEberpruefen Sie vor der Installation das Fahrzeugmenue auf
diverse Einstellungen.

UEberpruefen Sie die Funktion der Einstellungen und das
Fahrzeugsystem vor der Endmontage.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Fahrzeuge mit Lenkradfernbedienung
Fahrzeuge mit Speech-Sprachwahltaste

CAN Bus

Anschluss: 52 Pin Fiat Stecker

Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Geraet
Fahrzeuge mit UConnect OEM Geraet
Fahrzeuge mit Continental Mopar OEM Geraet
Fahrzeuge mit Daiichi Geraet

Menueeinstellungen aufrufen lila/weiss
Rueckwaertsgangausgang anschliessen
Menueeinstellungen visualisieren Cinch(m) gelb an
Rueckfahrkameraeingang anschliessen und konfigurieren
Fahrzeugeinstellungen und Fahrzeuginformationen
gespiegelt auf dem Nachruestmonitor Rueckfahrkameraeingang

Abhaengig der OEM Fahrzeugausstattung und Software:
Nicht alle Fahrzeugeinstellungen werden unterstuetzt
Nicht alle Fahrzeugfunktionen werden unterstuetzt
Nicht alle Fahrzeuginformationen werden visualisiert

Fernlichtassistent nicht unterstuetzt
Fahrassistenssystem nicht unterstuetzt
Start/Stop Funktion nicht einstellbar

Fahrzeuge mit Fehleranzeige Tageskilometerzaehler nach
Installation und Interfacesoftware ab 3.0:

Sprachwahltaste druecken 3 Sekunden halten
1 Configuration Menu
2 Fahrzeugeinstellungen
3 Security Type/Config Type

Security Type/Config Type Einstellungen Varianten aendern
0/1/2

Vorzugsweise Type 2

Nach Einstellungsaenderung CAN Bus Ruhe herstellen
Fahrzeug erneut starten
Interface initialisiert sich im Fahrzeug neu

Fahrzeuge mit OEM Rueckfahrkamera Belegung OEM Stecker:

Rueckfahrkamera Adapter OEM Kamera 52Pin Fiat/32Pin Ford
Artikel: 771000-2000
rot: Pin 31 Video+
weiss: Pin 32 Video -
schwarz: Pin 33 Schirmung

Abhaengig vom verbauten Nachruestgeraet oder der Kamera
Kamarabild oder Infodapterbild nicht verfuegbar:
Anschluss eines zusaetzlichen Massekontakts
Cinch-Aussenleiter am Kameraanschluss und Geraeteanschluss

Fuer folgende Fahrzeuge geeignet:

Alfa Romeo
Alfa Romeo Giuletta (Typ 940) 04/2016 - 02/2021
Alfa Romeo MiTo (Typ 955) 10/2013 - 08/2016
Alfa Romeo MiTo (Typ 955) 08/2016 - 08/2018

Citroen
Citroen Jumper (250) 05/2014 - 2023 /
Citoren Relay (250) 2014- 2023 /

Fiat
Fiat 500 (ZAF 312) 07/2015 - 2022
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat Doblo (ZAF 263) 01/2015 - 2022
Fiat Ducato (ZAF 250) 05/2014 -11/2021

Opel
Opel Movano Cargo C (Y) 10/2021 - 2023 /

Peugeot
Peugeot Boxer (Y) 09/2014 - 2023 /

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rot: +12V Zuendung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiss: +12V Rueckfahrsignal
rosa: Geschwindigkeitssignal
gruen: Masse GND Handbremssignal

Belastbarkeit Gesamtausgaenge: 100 mA max.

Strombedarf groesser 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Fahrzeugeinstellungen unterstuetzt

Fahrzeuge mit UConnect / Continental Mopar OEM Geraet
Fahrzeuge mit 7 Monitor OEM Geraete nicht unterstuetzt
Fahrzeuge mit Continental/Mopar 250VP1 / 250VP2 OEM Geraet
Fahrzeuge mit Daiichi OEM Geraet Kabelbaum schwarze Kabel
Adapterkabelbaum Radioschacht Fahrerseite demontieren
Fahrzeuge mit direkt verkabeltem OEM Daiichi Geraet
farbige Kabel nicht kompatibel an den Support
wenden/siehe Artikel: 42sfa016

Anschlusskabel fuer folgende Radiohersteller:

LFB Kabel 42s/acv Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv Bosch-Blaupunkt 2010 Mini ISO:
42ctblaupunktlead
LFB Kabel 42s/acv Blaupunkt/China HU/Kenwood 3 Kabel:
42ctchinahulead
LFB Kabel 42s/acv Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv Garmin Vieo RV52 Stereo Dock 3 Kabel:
42ctgarminlead
LFB Kabel 42s/acv JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv Multilead diverse Geraete: 42ctmultilead
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead3
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead5
LFB Kabel 42s/acv Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Pioneer Klinke:
42ctpioneerlead
LFB Kabel 42s/acv Pioneer AVH/DMH/SPH 2022 Klinke lose:
42ctpioneerlead2
LFB Kabel 42s/acv Geraete mit LFB-Anlernfunktion:
42ctsmartlead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Sony Klinke:
42ctsonylead
LFB Kabel 42s/acv XZent/Zenec 1 Kabel: 42ctzeneclead

Allgemeine Installationshinweise:

UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
