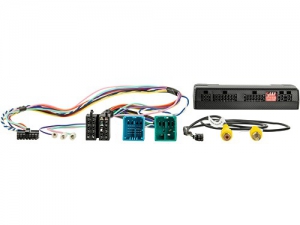

Infodapter Fiat

Durch den Infodapter wird beim Austausch des original
Radios die optische Darstellung der Fahrzeugfunktionen, wie
z.B. Parksensoren, Klimatisierung, Sitzheizung beibehalten.

Die Lenkradfernbedienungsfunktion des Fahrzeugs wird
ebenfalls unterstuetzt und ist zur Konfiguration des
Adapters zwingend notwendig.

Vergewissern Sie sich, ob die von uns angegebenen original
Werksradios und abgebildeten Stecker des Adapters mit der
Ausstattung des Fahrzeugs uebereinstimmen.

Beachten Sie, dass in einigen Faellen nicht alle Funktionen
unterstuetzt werden.
Zum Beispiel Trailer Assist, E Call oder andere
Fahrassistenz- und Komfortsysteme.

UEberpruefen Sie vor der Installation das Fahrzeugmenue auf
diverse Einstellungen.

UEberpruefen Sie die Funktion der Einstellungen und das
Fahrzeugsystem vor der Endmontage.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Fahrzeuge mit Lenkradfernbedienung

Anschluss: 12 Pin gruen / 32 Pin blau Fiat Stecker

Fahrzeuge mit 7 OEM Geraet
Fahrzeuge mit 10 OEM Navigation

Menueeinstellungen aufrufen lila/weiss
Rueckwaertsgangausgang anschliessen
Menueeinstellungen visualisieren Cinch(m) gelb an
Rueckfahrkameraeingang anschliessen und konfigurieren
Fahrzeugeinstellungen und Fahrzeuginformationen
gespiegelt auf dem Nachruestmonitor Rueckfahrkameraeingang

Abhaengig der OEM Fahrzeugausstattung und Software:
Nicht alle Fahrzeugeinstellungen werden unterstuetzt
Nicht alle Fahrzeugfunktionen werden unterstuetzt
Nicht alle Fahrzeuginformationen werden visualisiert
+12V Rueckfahrsignal unterstuetzt

Folgende Einstellungen werden unterstuetzt:

Sprache / Entfernungseinheiten / Uhr / Temperatureinheiten
/ Verbrauchseinheiten / Geschwindigkeitseinheiten / Follow
Me Funktion / automatische Tuerentriegelung beim Verlassen /
Blinklicht mit Verriegelung / Innenraumbeleuchtung /
automatische Tuerverriegelung / Tagfahrlicht / Abbiegelicht
/ Ambientbeleuchtung / Begruessungslicht / PDC
Lautstaerkeregelung / Fernlichtsteuerung / PDC / Regensensor
/ Spurhalteassistent Warnung / Spurhalteassistent
Empfindlichkeit / Reifendruckeinheiten /
Verkehrszeichenerkennung / Verkehrszeichenwarnung /
Fahrzeugausschaltoptionen / Totwinkel-Assistent /
Scheinwerfer-Sensor-Empfindlichkeit /
Vorwaertskollisionswarnung /
Vorwaertskollisions-Empfindlichkeit

Fahrzeuge mit Fehleranzeige Tageskilometerzaehler nach
Installation:

Sprachwahltaste druecken 3 Sekunden halten
1 Configuration Menu
2 Fahrzeugeinstellungen
3 Config Type

Config Type Einstellungen Varianten aendern 0/1/2

Vorzugsweise Type 2


Nach AEnderung der Einstellung CAN Bus Ruhe herstellen
Fahrzeug erneut starten
Interface initialisiert sich im Fahrzeug neu
+12V Rueckfahrsignal nicht unterstuetzt

Fuer folgende Fahrzeuge geeignet:

Fiat Ducato (ZAF 250) 11/2021 - 2023

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rot: +12V Zuendung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiss: +12V Rueckfahrsignal nicht unterstuetzt
rosa: Geschwindigkeitssignal
gruen: Masse GND Handbremssignal

Belastbarkeit Gesamtausgaenge: 100 mA max.

Strombedarf groesser 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Fahrzeugeinstellungen unterstuetzt

Anschlusskabel fuer folgende Radiohersteller:

LFB Kabel 42s/acv Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv Bosch-Blaupunkt 2010 Mini ISO:
42ctblaupunktlead
LFB Kabel 42s/acv Blaupunkt/China HU/Kenwood 3 Kabel:
42ctchinahulead
LFB Kabel 42s/acv Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv Multilead diverse Geraete: 42ctmultilead
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead3
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead5
LFB Kabel 42s/acv Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Pioneer Klinke:
42ctpioneerlead
LFB Kabel 42s/acv Pioneer AVH/DMH/SPH 2022 Klinke lose:
42ctpioneerlead2
LFB Kabel 42s/acv Geraete mit LFB-Anlernfunktion:
42ctsmartlead
LFB Kabel 42s/acv Blaupunkt/Kenwood/Sony Klinke:
42ctsonylead
LFB Kabel 42s/acv XZent/Zenec 1 Kabel: 42ctzeneclead

Allgemeine Installationshinweise:

UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
