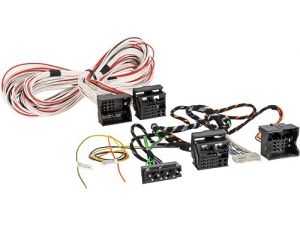

Kabelverlaengerung Amp Bypass BMW / Land Rover

Verlaengerungskabel zur Umruestung einer BMW Professional OEM
Navigation oder eines Land Rover High Line und Basic OEM
Geraetes jeweils mit einem DSP OEM Soundsystem auf ein
universelles Nachruestradio.

Das Verlaengerungskabel ermoeglicht es den Geraeteanschluss
von der BMW OEM Tuner Silverbox im Kofferraum nach vorne in
den Radioschacht zu verlegen.

Der Aktivsystemadapter Amp Bypass dient dem Anschluss der
werksseitig verbauten Lautsprechern vom OEM Soundsystem
direkt an das Nachruestradio unter Umgehung des OEM
Verstaerkers.

Es werden die Front- und Rear Lautsprecherausgaenge des
Nachruestradios genutzt.

Je nach Fahrzeug und verbautem OEM Soundsystem koennen
verschiedene Lautsprecher wie Center oder Subwoofer
wegfallen und muessen ueber eine zusaetzlich zu montierende
Endstufen betrieben werden.

Vor der Montage die Impedanz und Phase der OEM Lautsprecher
pruefen.
Vor der Endmontage auf Funktion pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Note:

Anschluss: 40 Pin(m/f) BMW Quadlock Stecker
Kabelverlaengerung 500 cm
Anschluss: 40 Pin(m/f) BMW Quadlock Stecker
Anschluss: 15 Pin OEM Verstaerker Lautsprecherbypass
Anschluss: MQS Steckleiste (siehe BDA)

Anschluss am Stecker OEM Navigationsrechner:
gelb/blau: +12V Rueckwaertsgang
gelb/rot: Geschwindigkeitssignal

Anschluss Antenne benoetigt:
Antennenkabel Verlaengerung Fakra(m) Fakra(f) 500cm ROKA
lose Artikel: 1521-500-1-0

Fahrzeuge mit DSP OEM Soundsystem I Bus gesteuert
Fahrzeuge mit Harman Kardon OEM Soundsystem Verstaerker
SA677A

Fahrzeuge ohne OEM Hifi System Verstaerker SA676A

Fahrzeuge BMW:
OEM Verstaerker Kofferraum Fahrerseite hinter der linken
Seitenverkleidung
OEM Tuner Silverbox Kofferraumboden neben der Batterie

Fahrzeuge Land Rover:
OEM Verstaerker Kofferraum Fahrerseite hinter der linken
Seitenverkleidung

Fuer folgende Fahrzeuge geeignet:

BMW
BMW X5 (E53) 03/2000 - 10/2003
BMW X5 (E53) 10/2003 - 11/2006

Land Rover
Land Rover Range Rover (LM) 01/2002 - 05/2005

Fahrzeuge ohne High Line DSP OEM Soundsystem mit 11 / 14
Lautsprechern

Zubehoer BMW:

LFB BMW 3er/5er/7er/X3/X5/Z4/ Mini 40Pin Quadlock IBus
Artikel: 42sbm004
Antennenkabel Verlaengerung Fakra(m) Fakra(f) 500cm ROKA
lose Artikel: 1521-500-1-0

Fahrzeuge BMW mit OEM Soundsystem ohne DSP OEM Soundsystem
I Bus gesteuert:

Kabelverlaengerung BMW Quadlock(m/f)/Antenne 6,5m lose
Artikel: 1024-25-6500-0
Aktivsystemadapter BMW 3er/5er 40Pin Quadlock ISO
Artikel: 13-1024-50
LFB BMW/Mini diverse Fahrzeuge 40Pin Quadlock IBus/Amp
Artikel: 42sbm007
