Radioblende 2-DIN mit Fach und Radioanschlusskit
Lenkradfernbedienung Seat / Skoda / VW

Viele Autohersteller verbauen eigene fahrzeugspezifische
Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines
OEM Geraetes.

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des
Nachruestgeraets und zur Wiederherstellung von
Fahrzeugfunktionen erforderlichen Adapter und Interfaces im
Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Lenkradfernbedienung Radioanschlusskits stellen alle
erforderlichen analogen Signale fuer den Berteib eines
Nachruestradios zur Verfuegung.

Es werden keine Fahrzeugfunktionen oder Einstellungen
unterstuetzt.

UEberpruefen Sie vor der Installation das OEM Geraet und das
Fahrzeugmenue auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock VW ISO
Anschluss: OEM Antenne Fakra(m) DIN(m) / ISO(m)
Anschluss: OEM Lenkradfernbedienung 42ctmultilead

Radioblende mit 2-DIN Einbauausschnitt

2-DIN Einbausatz:
2-DIN Radioblende ISO universal/113mm x 183mm Artikel:
381320-00

Fahrzeuge Skoda Skoda OEM Radioblende
erforderlich / / /

Fahrzeuge Seat Leon / Toledo mit Golf V/IV Style OEM
Geraet mit CD-Schacht im Geraet
Fahrzeuge Seat Leon / Toledo ohne OEM Geraet mit
CD-Schacht in der Geraeteblende

Fahrzeuge VW Caravelle / Multivan / T5 Transporter mit
Golf V/VI Style Geraet
Fahrzeuge VW Caravelle / Multivan / T5 Transporter ohne
rechteckigem OEM Geraet

Fahrzeuge ohne OEM Soundsystem

Anpassungsarbeiten der Blende mit Werkstattmitteln wenn
notwendig erforderlich

Fuer folgende Fahrzeugen geeignet:

Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Leon (1P) 04/2009 - 11/2012
Seat Toledo (NH) 03/2013 - 05/2015

Skoda
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009
Skoda Octavia (1Z) 01/2009 - 03/2013
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Praktik (5J) 09/2006 - 04/2010
Skoda Praktik (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013
Skoda Superb (3T) 06/2013 - 05/2015
Skoda Yeti (5L) 08/2009 - 10/2013

VW
VW Amarok (2H) 07/2010 - 08/2016
VW Beetle (16) 11/2011 - 06/2016
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW CC (3C/35) 06/2008 - 11/2011
VW CC (3C/35) 02/2012 - 08/2016
VW EOS (1F) 05/2006 - 10/2010
VW EOS (1F) 10/2010 - 04/2015
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta V (1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touran I (1T) 01/2003 - 09/2006
VW Touran I (1T) 11/2006- 04/2010
VW Touran I (1T) 08/2010 - 04/2015

Farbe: schwarz

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rot: +12V Zuendung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiss: +12V Rueckwaertssignal
rosa: Geschwindigkeitssignal
gruen: Masse GND Handbremssignal

Belastbarkeit Gesamtausgaenge: 100 mA max.

Strombedarf groesser 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Fahrzeuge mit Amundsen / Columbus / Nexus OEM Navigation
Fahrzeuge mit Bolero / Swing OEM Geraet Skoda OEM
Navigation Blende Artikelnummer: ausstattungsabhaengig
Skoda OEM Blende Skoda Artikelnummer: 5JA858 415 9B9
Fahrzeuge mit Amundsen / Columbus OEM Navigation
Fahrzeuge mit Bolero / Swing OEM Geraet Skoda OEM
Navigation Blende Artikelnummer: 3TO8580691QB
Skoda OEM Blende Skoda Artikelnummer: 5L0858069L1 QB

Anschlusskabel fuer folgende Radiohersteller:

Alpine 3,5mm Klinkenanschluss
Beat Einkabelanschluss
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss
Blaupunkt 2010 3,5mm Klinkenanschluss
China HU Key1 / Key2 / (GND) Anschluss
Clarion 3,5mm Klinkenanschluss
ESX Key 1 / Key 2 Anschluss
JVC 3,5mm Klinkenanschluss
JVC Einkabelanschluss
Kenwood Einkabelanschluss
Kenwood 2017 3,5mm Klinkenanschluss
Kenwood 2020 Key1 / Key2 / GND Anschluss
Nakamichi Einkabelanschluss
Panasonic Einkabelanschluss
Philips Einkabelanschluss
Pioneer 3,5mm Klinkenanschluss
Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss mit Molex
Zwischenstecker
Snooper Key1 / Key 2 Anschluss
Sony 3,5mm Klinkenanschluss
XZent Einkabelanschluss
XZent Key1 / Key2 / GND Anschluss
Zenec Einkabelanschluss

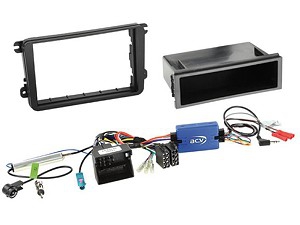

Lieferumfang:

2-DIN Radioblende Seat/Skoda/VW schwarz
Ablagefach fuer 2-DIN Radioblenden/1-DIN Radioblende
Artikel: 271000-05
LFB VW diverse Fahrzeuge Fakra(m) DIN/ISO Multilead
Artikel: 42svw002-1
