Radioblende 2-DIN mit Fach und Radioanschlusskit
Lenkradfernbedienung VW

acv Premiumqualitaet

Viele Autohersteller verbauen eigene fahrzeugspezifische
Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines
OEM Geraetes.

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des
Nachruestgeraets und zur Wiederherstellung von
Fahrzeugfunktionen erforderlichen Adapter und Interfaces im
Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Lenkradfernbedienung Radioanschlusskits stellen alle
erforderlichen analogen Signale fuer den Berteib eines
Nachruestradios zur Verfuegung.

Es werden keine Fahrzeugfunktionen oder Einstellungen
unterstuetzt.

UEberpruefen Sie vor der Installation das OEM Geraet und das
Fahrzeugmenue auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock VW ISO
Anschluss: Fakra(m)(Set) DIN(m)
Anschluss OEM Lenkradfernbedienung 42arc100

Dipschalterstellung pruefen

Fahrzeuge ohne OEM Soundsystem

Fahrzeuge mit OEM Soundsystem im Lieferumfang:
Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz
Artikel: 13-1424-26

Fuer folgende Fahrzeuge geeignet:

VW Caravelle (7H) 10/2004 - 09/2009
VW Caravelle (7H) 09/2009 - 05/2015
VW Multivan (7H) 02/2003 -09/2009
VW Multivan (7H) 09/2009 - 05/2015
VW T5 Transporter (7H) 08/2003 - 09/2009
VW T5 Transporter (7H) 09/2009 - 05/2015 /
VW Touareg I (7L) 06/2003 - 11/2006
VW Touareg I (7L) 11/2006 - 02/2010

Fahrzeuge ohne Golf V/IV Style OEM Geraet
Fahrzeuge ohne Radiovorbereitung
Fahrzeuge ohne 1-DIN OEM Geraet
Fahrzeuge ohne 2-DIN Delta 6 OEM Geraet
Fahrzeuge ohne 2-DIN MCD / MFD1 OEM Navigation
Aluminiumquersteg des OEM Instrumententraegers mit
Werkstattmitteln bearbeiten/entfernnen / neue Schraubpunkte

Farbe: schwarz

Einbauausschnitt Radiodisplay 2-DIN: 173 mm x 98 mm

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rosa: +12V Zuendung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiss: +12V Rueckwaertssignal 1,5A max.
gelb/gruen gelb/rot: Geschwindigkeitssignal

Lenkradfernbedienung

CAN Bus Aktivierung OEM Soundsystem

Anschlusskabel fuer folgende Radiohersteller:

Alpine 3,5mm Klinkenanschluss
Blaupunkt 2010 3,5mm Klinkenanschluss (Sony/Pioneer)
Blaupunkt 2010 Key1 / Key2 / (GND) Anschluss (China HU)
China HU Key1 / Key2 / (GND) Anschluss
Clarion 3,5mm Klinkenanschluss
Digital Dynamics Einkabelanschluss
ESX Key1 / Key2 Anschluss (China HU)
JVC 3,5mm Klinkenanschluss
JVC Einkabelanschluss (Kenwood)
Kenwood Einkabelanschluss
Kenwood 2017 3,5mm Klinkenanschluss (Pioneer/Sony)
Kenwood 2020 Key1 / Key2 / GND Anschluss (China HU)
Pioneer 3,5mm Klinkenanschluss
Snooper Key1 / Key2 Anschluss (China HU)
Sony 3,5mm Klinkenanschluss
XZent Einkabelanschluss
Zenec Einkabelanschluss

DIP Schaltereinstellung 42cx401:

Alpine OFF/OFF/OFF
Blaupunkt 2010 OFF/ON/OFF (OFF/ON/ON)
China HU OFF/ON/OFF
Clarion ON/ON/OFF
Digital Dynamics OFF/OFF/ON
ESX OFF/ON//OFF
JVC ON/OFF/ON (ON/ON/ON) (Einkabelanschluss)
JVC ON/OFF/ON (ON/ON/ON) (Klinkenanschluss)
Kenwood ON/ON/ON (Einkabelanschluss)
Kenwood 2017 OFF/ON/OFF (OFF/ON/ON) (Klinkenanschluss)
Kenwood 2020 OFF/ON/OFF (OFF/ON/ON) (Key1/Key2/GND)
Pioneer OFF/ON/ON
Snooper OFF/ON/OFF
Sony OFF/ON/ON
XZent OFF/OFF/ON
Zenec OFF/OFF/ON

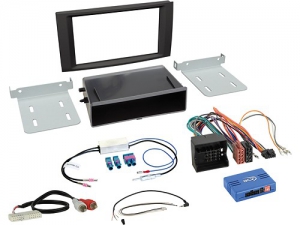

Lieferumfang:

2-DIN Radioblende mit Fach VW T5/Touareg Artikel:
281320-27-2
LFB Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock
Artikel: 42a-1324-001
LFB 42a/CX401 Kabel Multilead diverse Geraete Artikel:
42arc100
Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz
Artikel: 13-1424-26
Antennenadapter Fakra(m)(Set) DIN(m) 12V Phantom Artikel:
1524-70

Optional:

Ablagefach INBAY fuer 2-DIN Blenden schraubbar 5W:
241000-10-1
