Radioblende 2-DIN mit Radioanschlusskit
Lenkradfernbedienung Citroen / Fiat / Opel / Peugeot

acv Premiumqualitaet

Viele Autohersteller verbauen eigene fahrzeugspezifische
Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines
OEM Geraetes.

Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des
Nachruestgeraets und zur Wiederherstellung von
Fahrzeugfunktionen erforderlichen Adapter und Interfaces im
Lieferumfang enthalten.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

In einigen Faellen werden nicht alle Fahrzeugfunktionen
unterstuetzt.
Zum Beispiel Trailer Assist, E Call oder andere
Fahrassistenz Systeme.

UEberpruefen Sie vor der Installation das OEM Geraet und das
Fahrzeugmenue auf diverse Einstellungen.

Je nach Fahrzeugausstattung sowie Funktionsumfang und
Software des Nachruestgeraets koennen einzelne
Bedienfunktionen entfallen oder durch andere Funktionen
ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in Ihrem Fahrzeug und vergewissern Sie sich, dass
diese optisch und technisch passen.

Pruefen Sie bitte auch, ob eines der angegebenen originalen
Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen,
Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion
pruefen.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

CAN Bus

Anschluss: 52 Pin Fiat Stecker
Anschluss: OEM Antenne Fakra(f) DIN(m)
Anschluss: Lenkradfernbedienung 42ctmultilead3

Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Geraet
Fahrzeuge mit Daiichi OEM Geraet

Fahrzeuge mit Fehleranzeige Tageskilometerzaehler nach
Installation Dipschalterstellung unter der Platine:

Dipschalterstellung spannungsfrei anpassen

Dipschalter 1 on / Dipschalter 2 off / Dipschalter 3 on
oder off
Dipschalter 1 off / Dipschalter 2 on / Dipschalter 3 on
oder off

Dipschalter 1 on 250VP1 OEM HU
Dipschalter 2 on 250VP2 OEM HU
Dipschalter 3 on Blue+Me OEM Funktion
Dipschalter 4 on Pioneer

Dipschalter 1 off / Dipschalter 2 off / Dipschalter 3 on
Daiichi OEM Geraet

Nach Umstellung CAN Bus-Ruhe herstellen

Fahrzeuge mit anhaltener Fehleranzeige und anderem
Softwarepaket nicht kompatibel

Bordcomputer Fahrzeugeinstellungen nicht unterstuetzt
Fernlichtassistent nicht unterstuetzt
Fahrassistenssysteme nicht unterstuetzt
Datum/Uhrzeiteinstellung nicht unterstuetzt

Fahrzeuge mit OEM Rueckfahrkamera Belegung OEM Stecker:
rot: Pin 31 Video+
weiss: Pin 32 Video -
schwarz: Pin 33 Schirmung

Fuer folgende Fahrzeuge geeignet:

Citroen
Citroen Jumper (250) 05/2014 - 2022
Citroen Relay (250) 2014 - 2022

Fiat
Fiat Ducato (ZAF 250) 05/2014 -11/2021

Opel
Opel Movano Cargo C (Y) 10/2021 - 2023

Peugeot
Peugeot Boxer (Y) 09/2014 - 2023

Farbe: Klavierlack schwarz

Einbauausschnitt Radiodisplay: 172mm x 98,5mm

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rot: +12V Zuendung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiss: +12V Rueckwaertssignal
rosa: Geschwindigkeitssignal
gruen: Masse GND Handbremssignal

Belastbarkeit Gesamtausgaenge: 100 mA max.

Strombedarf groesser 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Fahrzeuge mit Daiichi OEM Geraet Kabelbaum schwarze Kabel
Adapterkabelbaum Radioschacht Fahrerseite demontieren
Fahrzeuge mit direkt verkabeltem OEM Daiichi Geraet farbige
Kabel nicht kompatibel an den Support wenden
Bordkomputer Fahrzeugeinstellungen:

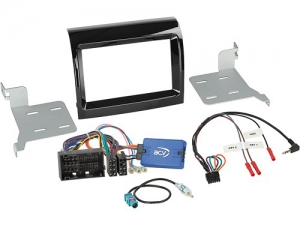

2-DIN Kit Citroen/Fiat/Opel/Peugeot mit OEM Geraet
Infodapter Artikel: 62-1094-35-2

Lieferumfang:

2-DIN Radioblende Citroen/Fiat/Opel/Peugeot mit OEM Geraet
Artikel: 381094-35-1
LFB Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi 52Pin
Artikel:42sfa019
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022
Artikel: 42ctmultilead3
Antennenadapter Fakra(m) DIN(m) passiv Artikel: 1524-01

Optional:

Ablagefach fuer 2-DIN Radioblenden kurze Version Artikel:
271000-10
Ablagefach INBAY fuer 2-DIN Blenden schraubbar 5W
Artikel: 241000-10-1

Allgemeine Installationshinweise:

UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehren
