Radioblende 2-DIN mit Fach und Radioanschlusskit MAN TGE /
VW

Viele Autohersteller verbauen eigene fahrzeugspezifische
Radios, die optisch an die Mittelkonsole angepasst sind.

Einbaukits beinhalten alle Komponenten zum Austausch eines
OEM Geraetes.

Je nach Ausstattung des Fahrzeugs sind alle zum Berieb des
Nachruestgeraets und zur Wiederherstellung von
Fahrzeugfunktionen erforderlichen Adapter und Interfaces im
Lieferumfang enthalten.

Je nach Funktionsumfang und Software des Nachruestgeraets
koennen einzelne Bedienfunktionen entfallen oder durch
andere Funktionen ersetzt werden.

Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Die Lenkradfernbedienungsfunktion des Fahrzeugs wird
ebenfalls unterstuetzt und ist zur Konfiguration des
Adapters zwingend notwendig.

Vergewissern Sie sich, ob die von uns angegebenen original
Werksradios und abgebildeten Stecker des Adapters mit der
Ausstattung des Fahrzeugs uebereinstimmen.

Beachten Sie, dass in einigen Faellen nicht alle Funktionen
unterstuetzt werden.
Zum Beispiel Trailer Assist, E Call oder andere
Fahrassistenz- und Komfortsysteme.

UEberpruefen Sie vor der Installation das Fahrzeugmenue auf
diverse Einstellungen.

UEberpruefen Sie die Funktion der Einstellungen und das
Fahrzeugsystem vor der Endmontage.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Fahrzeuge mit Lenkradfernbedienung

CAN Bus

Anschluss: 52 Pin Quadlock VAG Stecker
Anschluss: OEM Antenne Fakra(m) DIN

Speisespannung OEM Antenne vor Intallation mit OEM Geraet
pruefen:

OEM Antenne +12V Artikel: 1524-70
OEM Antenne +8,5V Artikel: 1524-01

OEM Antenne +8,5V optional:
Antennenadapter Fakra(m)(doppelt) DIN(m) 8,5V Artikel:
1524-29

Menueeinstellungen aufrufen lila/weiss
Rueckwaertsgangausgang anschliessen
Menueeinstellungen visualisieren Cinch(m) gelb an
Rueckfahrkameraeingang anschliessen und konfigurieren
Fahrzeugeinstellungen und Fahrzeuginformationen
gespiegelt auf dem Nachruestmonitor Rueckfahrkameraeingang

Neue Funktion:
Menueeinstellungen: Mutetaste oder Speechtaste 5 x druecken

Abhaengig der OEM Fahrzeugausstattung und Software:
Nicht alle Fahrzeugeinstellungen werden unterstuetzt
Nicht alle Fahrzeugfunktionen werden unterstuetzt
Nicht alle Fahrzeuginformationen werden visualisiert

Fahrzeuge mit MIB II OEM System und Composition Media 8
Touch Screen

CAR Fahrzeugeinstellungen Menuebedienung ueber Lenkradtasten
keine Schalterleiste erforderlich

E-Call nicht unterstuetzt:
E-Call Interface fuer verschiedene Fahrzeuge E-Call
Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock
Artikel: 1424-28

Nicht fuer Fahrzeuge:
mit OEM MOST Soundsystem
mit Radiovorbereitung
ohne jegliche Vorruestung ab Werk (LFB, Lautsprecher, Radio)

Fahrzeuge mit Parkassistenz und Front-PDC nach dem
Fahrzeugstart wird der Front-PDC angezeigt
Verlassen der Anzeige Quittieren ueber Fahrzeug PDC-Taste

1-DIN Geraet
2-DIN Geraet mit einer maximalen Einbautiefe von 55mm
2-DIN Geraete L-Body oben

Fuer folgende Fahrzeuge geeignet:

MAN
MAN TGE 2017 - 2023 /

VW
VW Crafter II (SY/SZ) 03/2017 - 2023 /
VW Grand California (SY/SZ) 03/2019 - 2023 /

Farbe: schwarz

Folgende Signale werden zur Verfuegung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software
koennen in Funktionen inkompatibel sein.

rot: +12V Zuendung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiss: +12V Rueckwaertssignal
rosa: Geschwindigkeitssignal
gruen: Masse GND Handbremssignal

Belastbarkeit Gesamtausgaenge: 100 mA max.

Strombedarf groesser 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min

Lenkradfernbedienung

Visualisierung Klimatronik
Visualisierung optische PDC
CAR Menue Fahrzeugeinstellungen unterstuetzt

MIB II OEM Plattform
8 Media Advanced OEM Geraet
8 Media Plus OEM Geraet / Composition Media OEM Geraet

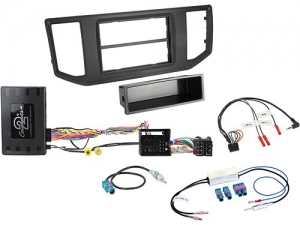

Lieferumfang:

2-DIN RB mit Ablagefach MAN TGE/VW Crafter/G California:
381320-26-1
Infodapter MAN TGE/Seat/VW 52 Pin Quadlock: 43uvw04
LFB Kabel 42s/acv Multilead diverse Geraete/Pioneer 2022 :
42ctmultilead3
Antennenadapter Fakra(m) DIN(m) passiv: 1524-01
Antennenadapter Fakra(m)(Set) DIN(m) 12V Phantom: 1524-70

Optional:

Rueckfahrkamera Adapter VW MIB II PQ: 771324-1037
E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock:
1424-28
Antennenadapter Fakra(m)(doppelt) DIN(m) 8,5V: 1524-29
