2-DIN Kit VW versch. Fahrzeuge

Viele Autohersteller verbauen eigene fahrzeugspezifische
Radios, die optisch an die Mittelkonsole angepasst sind.

Aus diesem Grund benoetigen Sie fuer den Austausch gegen ein
handelsuebliches DIN oder Doppel DIN Radio eine passende
Radioblende.

Ausserdem werden oft auch noch fahrzeugspezifische
Radioanschlusskabel, Antennenadapter,
Lenkradfernbedienungsadapter, Kameraadapter und
Aktivsystemadapter benoetigt.

Unser Support Team hilft gerne bei der Auswahl.
02431-9645-96
support acvgmbh.de

Hinweis:

Fahrzeuge Skoda Skoda OEM Radioblende
erforderlich / / /

Fahrzeuge Seat Leon / Toledo mit Golf V/IV Style OEM
Geraet mit CD-Schacht im Geraet
Fahrzeuge VW T5 / Caravelle / Multivan mit Golf V/VI
Style Geraet

Fahrzeuge Seat Leon / Toledo ohne OEM Geraet mit
CD-Schacht in der Geraeteblende
Fahrzeuge VW T5 / Caravelle / Multivan ohne rechteckigem
OEM Geraet Fuer folgende Fahrzeuge geeignet:

VW Amarok (2H) 03/2010 - 08/2016
VW Beetle (16) 11/2011 - 06/2016
VW Caddy (2K) 10/2003 - 04/2015
VW CC (3C/35) 06/2008 - 08/2016
VW EOS (1F) 05/2006 - 04/2015
VW Fox (5Z) 04/2005 - 08/2011
VW Fusca (Brazil) 2005 - 2011
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta III (1K5/1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Magotan (Asia) 2005 - 2011
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo IV (9N) 03/2005 - 03/2009
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sagitar (China) 2005 - 2011
VW Sharan II (7N) 08/2010 - 04/2015
VW Suran 2009 - 2015
VW Tiguan I (5N) 10/2007 - 04/2016
VW Touran (1T) 01/2003 - 04/2015
VW UPVW Vento (Mexico) 2005 - 2011
Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock VAG Stecker

Fahrzeuge mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 /
RCD510 OEM Geraet
Fahrzeuge mit RNS315 / RNS510 OEM Navigation

Fahrzeuge ohne RCD320 OEM Geraet mit ISO Steckern
Fahrzeuge ohne OEM Soundsystem

Folgende Signale werden zur Verfuegung gestellt:

Handbremssignal
Zuendung
Beleuchtung
Geschwindigkeit

Lenkradfernbedienung


Anschlusskabel fuer folgende Radiohersteller:

LFB ACV Kabel Alpine: 42ctalpinelead
LFB ACV Kabel Parrot: 42ctasteroidlead
LFB ACV Kabel Bosch-Blaupunkt 2010: 42ctblaupunktlead
LFB ACV Kabel Blaupunkt/China HU/Kenwood: 42ctchinahulead
LFB ACV Kabel Clarion: 42ctclarionlead
LFB ACV Kabel JVC: 42ctjvclead
LFB ACV Kabel Kenwood: 42ctkenwoodlead
LFB ACV Kabel Multilead diverse Geraete: 42ctmultilead
LFB ACV Kabel Panasonic: 42ctpanasoniclead
LFB ACV Kabel Blaupunkt/Kenwood/Pioneer: 42ctpioneerlead
LFB ACV Kabel Blaupunkt/Kenwood/Sony: 42ctsonylead
LFB ACV Kabel XZent/Zenec: 42ctzeneclead
Allgemeiner Lieferumfang:

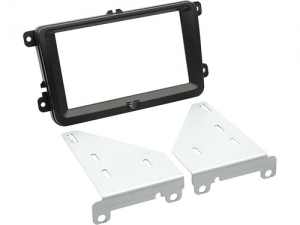

2-DIN Radioblende Seat/Skoda/VW diverse Fahrzeuge schwarz
Artikel: 381320-30-1
Antennenadapter Fakra(m) DIN(m) 12V Phantom Artikel:
1524-03-0
LFB VW diverse Fahrzeuge 40Pin Quadlock Artikel:
42svw002-0
LFB Kabel 42s/acv Multilead diverse Geraete Artikel:
42ctmultilead-0

Allgemeine Installationshinweise:

UEberpruefung:
1: UEberpuefung aller Bedienfunktionen und
Fahrzeugeinstellfunktionen des OEM Geraetes
2: Demontage des OEM Geraetes spannungsfrei vornehmen
3: UEberpruefung aller Interfaceanschluesse auf Richtigkeit
und Durchgang spannungsfrei vornehmen

Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces
spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels pruefen
3: Anschluss des Radioanschlusskabels laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
4: Anschluss aller weiteren Verbindungen laut
Bedienungsanleitung des Nachruestgeraetes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit
spannungsfuehrendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im
Artikeltext und in der BDA
7: Konfiguration des Nachruestgeraetes laut
Bedienungsanleitung des Nachruestgeraetes
Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung
und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug

AEnderungen der Hardwarekonfiguration des Interfaces und des
Radioanschlusskabels:
1: AEnderungen spannungsfrei durchfuehren
2: Anschluss nach AEnderung siehe oben 5 bis 8

Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rueckruestung auf das OEM Geraet
2: OEM Geraet bedienen
3: CAN Bus-Ruhe herstellen
4: UEberpruefung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8

Im Hinweistext oder der Bedienungsanleitung angegebene
Anschluesse, Anschlussaenderungen, Alternativanschluesse,
Anschluesse loser Kabel oder Anschlusserweiterungen loser
Kabel dienen ausschliesslich der Orientierung und zur
Information fuer geschultes Fachpersonal.

Weitere Anschluesse, AEnderungen der Kabelkonfiguration des
Kabelbaums oder Verwendung von Alternativanschluessen oder
Anschlusserweiterungen:
1: Anschluesse und AEnderungen sind ausschliesslich durch
geschultes Fachpersonal durchzufuehren
2: Anschluesse und AEnderungen sind vor Anschluss auf
eventuelle Herstellerfreigaben oder auf durch die
AEnderungen eventuell betroffene
Herstellergarantiebedingungen zu pruefen
3: Anschluesse und AEnderungen sind vor Anschluss durch
Messen und durch den Abgleich anhand des
Kabelbelegungsplans des Fahrzeugs auf Funktion und
Richtigkeit zu pruefen
4: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Funktion
5: Anschluesse und AEnderungen erfolgen eigenverantwortlich
ohne Garantie auf Schaeden am Fahrzeug, dem Nachruestgeraet
oder dem Interface
6: AEnderungen am vorkonfektionierten Kabelbaum koennen zum
Erloeschen der Garantie des Produktes fuehrt
